Especificación resumida: válvula de bola de tres vías / cuatro vías, diámetro nominal: DN15 ~ 50 para TIPO DE EXTREMO NPT / SW, DN50 a DN450 para TIPO BRIDADO; presión nominal 1.6Mpa ~ 6.4Mpa / 1000WOG (2.5MPa) para tipo NPT / SW / 150LB ~ 1500LB para tipo bridado; tipo de estructura Tipo de bola, conexión T / TIPO L
Especificación resumida: válvula de bola de tres vías / cuatro vías, diámetro nominal: DN15 ~ 50 para TIPO DE EXTREMO NPT / SW, DN50 a DN450 para TIPO BRIDADO; presión nominal 1.6Mpa ~ 6.4Mpa / 1000WOG (2.5MPa) para tipo NPT / SW / 150LB ~ 1500LB para tipo bridado; tipo de estructura Tipo de bola, conexión T / TIPO L
Especificación resumida: válvula de bola de tres vías / cuatro vías, diámetro nominal: DN15 ~ 50 para TIPO DE EXTREMO NPT / SW, DN50 a DN450 para TIPO BRIDADO; presión nominal 1.6Mpa ~ 6.4Mpa / 1000WOG (2.5MPa) para tipo NPT / SW / 150LB ~ 1500LB para tipo bridado; tipo de estructura Tipo de bola, conexión T / TIPO L
| Especificación | |
| Tipo de válvula | Válvula de bola de tres vías, válvula de bola de cuatro vías |
| Diámetro nominal | DN15~50 para extremos NPT/SW, DN50 a DN450 para bridas |
| Presión nominal | 1,6 Mpa ~ 6,4 Mpa/1000 WOG (2,5 MPa) para tipo NPT/SW Y 150 LB ~ 1500 LB para tipo con brida |
| Tipo de estructura | Tipo de bola |

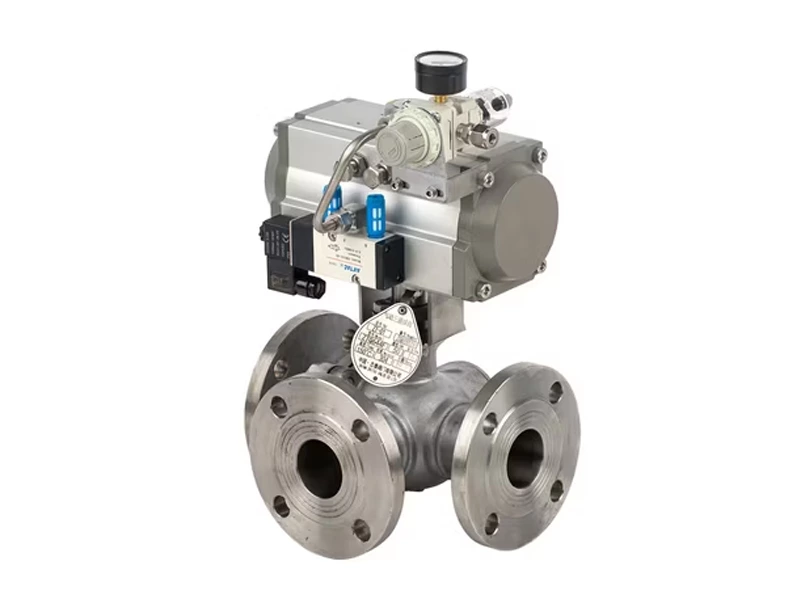

| Tipo de conexión | Brida, rosca |
| Temperatura de trabajo | ≤350ºC (-20~232ºC~350ºC) |

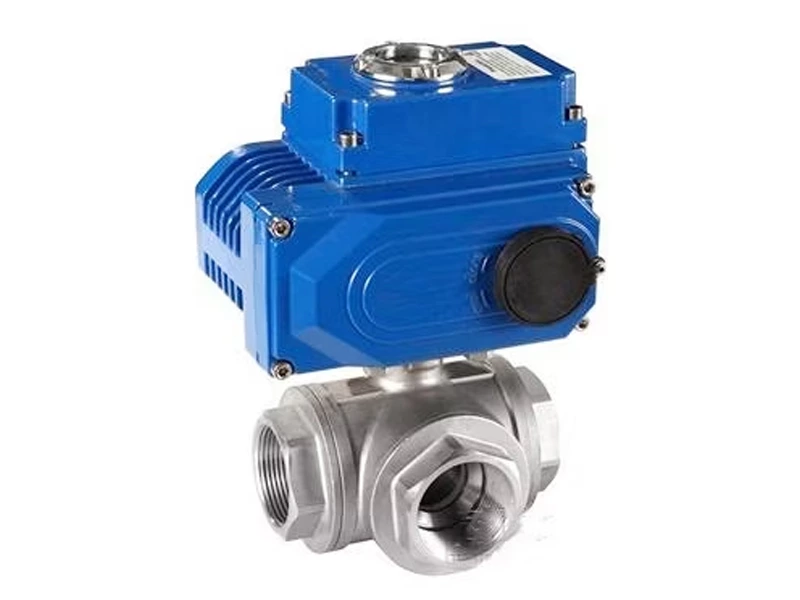

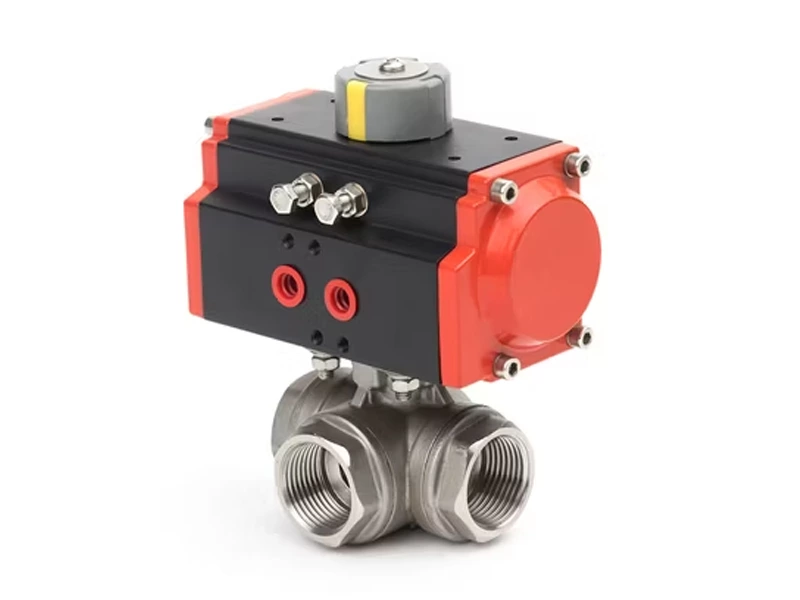

| Manera de acción | Manual, eléctrico, neumático |
| Material del cuerpo | Acero fundido, acero inoxidable |
| Estándar de diseño | Estándar chino; ANSI; JIS; ESTRUENDO |
| Medios de aplicación | Agua, petróleo, gas, líquido. |
| Tipo de resorte | G.NPT.BSPT.BSP.DIN259/2999 |
| Válvula de bola de acero inoxidable de tres vías roscada Q14F adecuada para medios | Agua, petróleo, gas y algunos líquidos corrosivos (WO G) |
| Material de las partes principales | ||
| No | Nombre de las piezas | Material |
| 1 | Cuerpo | ACERO AL CARBONO/ACERO INOXIDABLE |
| 2 | Capó | ACERO AL CARBONO/ACERO INOXIDABLE |
| 3 | Pelota | ACERO AL CARBONO/ACERO INOXIDABLE |
| 4 | Asiento | PTFE/PEEK/NYLON |
| 5 | Provenir | ACERO AL CARBONO/ACERO INOXIDABLE |
| 6 | Embalaje | PTFE/GRAFITO |
| 7 | Empaquetadora | PTFE |
| 8 | Tuerca de casquillo | ACERO AL CARBONO/ACERO INOXIDABLE |
| 9 | Manejar | ACERO AL CARBONO/ACERO INOXIDABLE |
| 10 | Tablero de dirección | Aluminio |
| 11 | Tuerca | ACERO AL CARBONO/ACERO INOXIDABLE |
| 12 | Dispositivos de bloqueo | ACERO AL CARBONO/ACERO INOXIDABLE |
| 13 | Funda de cuero | Plástico |
| Características de diseño |
| 1. Diseño de sello de vástago de tercer peso con doble junta tórica. |
| 2. Diseño de dispositivo a prueba de explosiones con vástago de válvula. |
| 3. Los laminados grandes limitan el diseño del espacio de deformación. |

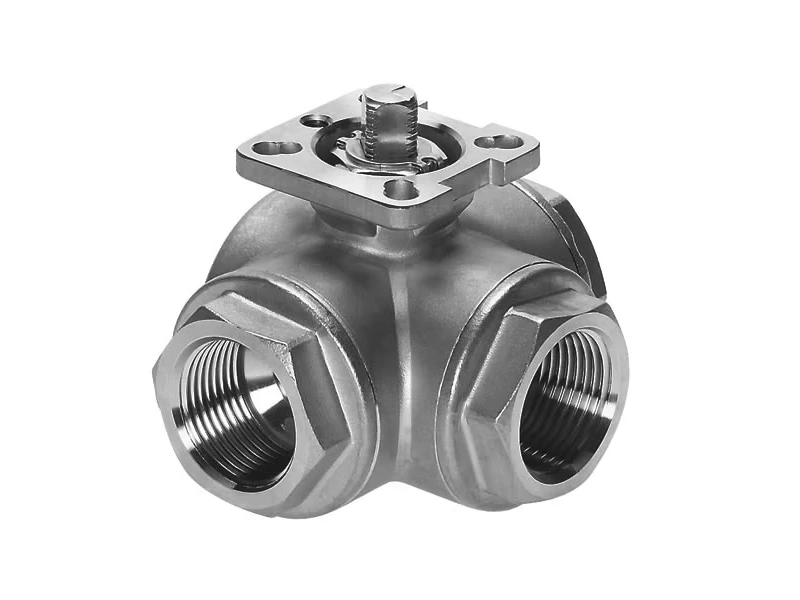

| 4. Su diseño de plataforma cumple con el estándar IS05211. |
| 5. Empaquetadura multicapa TA-luft VDI2400, sello de vástago, diseño cero fugas. |
| 6. Diseño abusivo del conjunto de metralla en forma de doble mariposa. |
| 7. Diseño resistente al fuego del asiento. |
| 8. Diseño del dispositivo para el bloqueo de posicionamiento invisible. |
| 9. Diseño de dispositivo antiestático. |
| Características del producto |
| 1. La válvula de bola de tres vías se puede utilizar en cualquier paso como entrada sin fugas y se puede convertir en un canal tipo L o tipo T según las condiciones de trabajo, lo que hace que la instalación sea más conveniente. |
| 2. La inspección y el mantenimiento se pueden realizar sin quitar todo el cuerpo de la válvula después de aliviar la presión del sistema. |
| 3. La válvula de bola de tres vías se divide en tipo L y tipo T, en la dirección de flujo del medio a cambiar, puede hacer que los dos canales mutuamente perpendiculares se conecten; el tipo T es adecuado para subflujo, confluencia o cambio de dirección de flujo. |
| 4. La estructura de la válvula de bola de tres vías con sellado de dos asientos es compacta, de apariencia hermosa, con buen rendimiento de sellado, puede lograr el flujo medio de la tubería para cambiar, pero también puede hacer que cada uno de los dos canales verticales esté conectado o cerrado. |
| 5.1 Extremo de brida: GB/T9113, ASME B16.5, JIS B2212, DIN 2543-2545 5.2 Eje a prueba de explosiones/reducción de flujo 5.3 Fundición de precisión 5.4 Plataforma de gestión ISO 5211 5.5 Dispositivo de candado 5.6 Cuatro asientos 5.7 Puerto L o puertos T utilizados Manijas giratorias de 360° |
Dimensiones principales----Válvula de bola de tres vías de plataforma alta (tipo L)
| TAMAÑO | D | Yo | H | D1 | B | W1 | W2 | H | Peso (g) |
| 1/2″ | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC | 530 |
| 3/4″ | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC | 700 |
| 1″ | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC | 980 |
| 1 1/4″ | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC | 1950 |
| 1 1/2″ | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 | 1/4-20UNC | 2950 |
| 2″ | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 | 1/4-20UNC | 4450 |
Dimensiones principales ----- Válvula de bola de tres vías de plataforma alta (tipo T)
| TAMAÑO | D | Yo | H | D1 | B | F | GRAMO | W1 | W2 | H | Peso (g) |
| 1/2″ | 12.7 | 75 | 59 | 126 | 71.0 | 335 | 375 | 22.4 | 35.0 | 10-24UNC | 550 |
| 3/4″ | 16 | 85 | 64 | 126 | 81.5 | 390 | 425 | 22.4 | 35.0 | 10-24UNC | 725 |
| 1″ | 20 | 100 | 80 | 145 | 102.0 | 505 | 515 | 22.4 | 35.0 | 10-24UNC | 1000 |
| 1 1/4″ | 25 | 115 | 90 | 145 | 108.5 | 510 | 575 | 25.4 | 38.1 | 10-24UNC | 2000 |
| 1 1/2″ | 32 | 125 | 96 | 204 | 121.0 | 580 | 630 | 25.4 | 38.1 | 1/4-20UNC | 3000 |
| 2″ | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 730 | 25.4 | 38.1 | 1/4-20UNC | 4650 |
Dimensiones principales para el tipo de extremos con brida, comuníquese con nuestro equipo de ventas para obtener más información.
