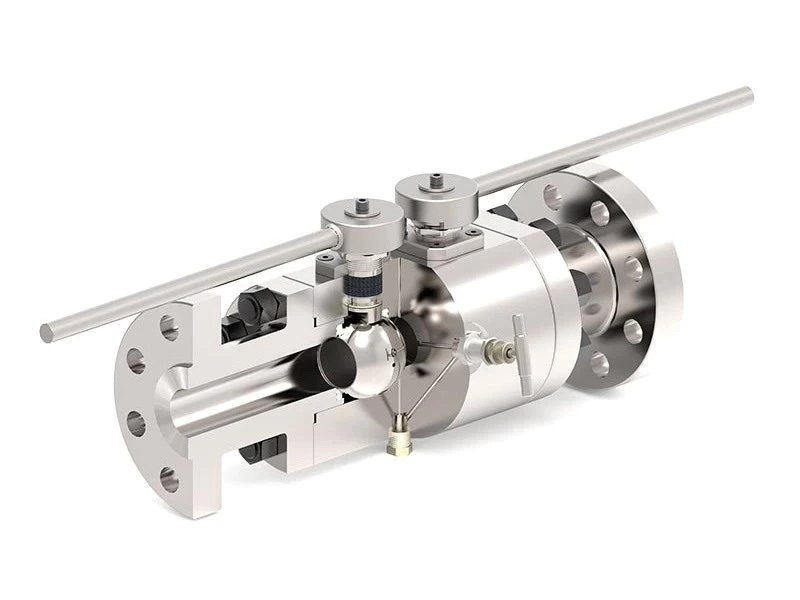

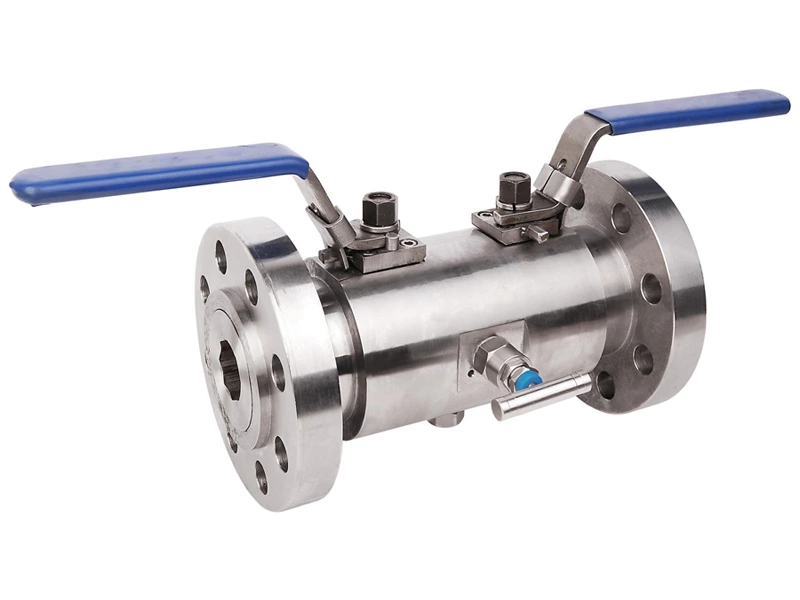

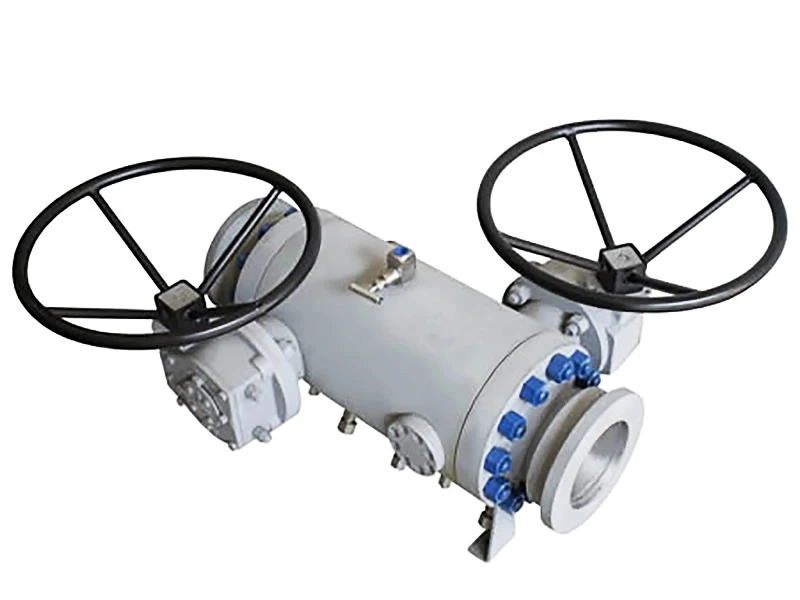

Válvula modular de doble bloqueo y purga (DBB)

Válvulas adecuadas para la producción, procesamiento, transporte, distribución de petróleo y gas, refinación química y petroquímica, incluido el aislamiento del sistema, la medición de nivel de presión y flujo, drenaje de instrumentos, inyección de productos químicos y muestreo para tamaños más pequeños.

DISEÑO DE VÁLVULAS

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

RANGO DE TEMPERATURA

-58 a 392 °F (-50 a 200 °C)

TAMAÑO

NPS 1/2-36 (DN 10-900)

PRESIÓN NOMINAL

ASME 150 - ASME 2500

CARA A CARA

Según el estándar del fabricante o los requisitos del cliente.

CONEXIONES FINALES

RF, RTJ según B16.5 y B16.47

BW, soldado a tope según B16.25

SW, conector soldado según B16.11

MATERIALES

Acero al carbono de baja aleación y baja temperatura

Acero inoxidable, Duplex y Super Duplex

Aleaciones de níquel, titanio

DISEÑO DE CARROCERÍA

Forjados y fundidos, atornillados de dos y tres piezas.

DISEÑO DE ASIENTOS

Asiento blando o metálico con revestimiento duro en la bola y los asientos.

Asientos de doble pistón

Asientos combinados

CARACTERÍSTICAS

Diseño de doble bloqueo y purga (DBB)

Sellos secundarios en grafito puro

Dispositivo antiestático

Vástago anti-explosión

Inyección de sellador de emergencia en asientos y vástago disponible

Empaquetadura de vástago con bajas emisiones fugitivas disponible

Juntas tóricas/sellos de labio y configuración de grafito

Recubrimiento CRA disponible en todas las áreas de sellado dinámico o en todas las partes húmedas

Capó extendido disponible para temperaturas altas y bajas

OPERADOR

Manual: llave inglesa o engranaje con candado

Accionamiento: neumático/hidráulico/eléctrico

PRUEBAS Y CERTIFICACIONES

Cumplimiento de las normas de inspección y pruebas API 6D e ISO 5208 y API 598

A prueba de fuego y probado contra incendios según API 607 ​​/ API 6FA / ISO 10497

Certificación SIL 3 según IEC61508

Emisiones fugitivas según ISO 15848

Directiva 2014/68/UE
